Sistema de Extracción de Refiles para Líneas de Producción de Cartón Corrugado

Durante el proceso de fabricación de cartón corrugado, la operación de recorte en las líneas de producción genera de forma continua residuos de orillos o bordes de papel. Estos desperdicios se producen en forma de tiras continuas y requieren una solución de transporte que combina un ventilador picador de recortes, transporte neumático por tuberías y un separador de aire y material.

• El flujo de aire generado por la rotación del ventilador de corte sirve como fuerza impulsora para el transporte neumático.
• Las cuchillas de aleación de alta resistencia integradas en el ventilador picador cortan y trituran los orillos continuos en forma de tira que provienen de la cortadora longitudinal de la línea de cartón.
• El papel triturado se transporta a través de las tuberías hasta el separador de aire y material; una vez separado del flujo de aire, cae en una enfardadora completamente automática para su compresión y enfardado.

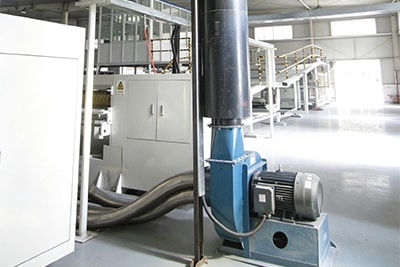

En este sistema, debido a que el ventilador picador genera un nivel de ruido considerable, se instala un silenciador en su salida para reducirlo. Asimismo, dado que la salida de aire del separador de aire y material contiene una gran cantidad de polvo de papel, por lo general se conecta un colector de polvo de mangas con limpieza por chorro de pulso en dicha salida, con el fin de reducir drásticamente las partículas de polvo y cumplir con los estándares de emisión correspondientes.
